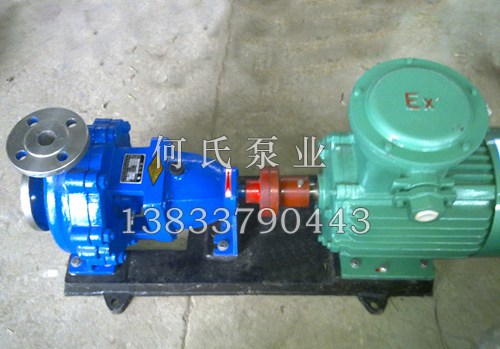

IS型清水离心泵
名称:

IS型清水离心泵

描述:IS型单级清水离心泵的壳体(即泵体和泵盖)构成泵的工作室。威王泵阀叶轮、轴、和滚动轴承等为泵的转子。悬架轴承部件支承着泵的转子部件,滚动轴承承受泵的径向力和轴向力。
相关产品:
泊头市中泽高温油泵制造有限公司
  • 电 话:0317-7870878 8268668
  • 传 真:0317-8288668 8268668
  • 联系人:强军海
  • 手 机:13833790443 13803232722
  • Q Q:1574432471
  • 邮 箱:1574432471@qq.com
  • 地 址:河北省泊头市104国道(原童车厂院内)
  • IS型清水离心泵的详细说明:

    IS型清水离心泵型号意义:

    例如:IS80-65-160A

    IS型单级清水离心泵

    80-吸入口直径(mm)

    65-排出口直径(mm)

    160-叶轮名义直径(mm)

    IS型清水离心泵符合标准GB5662-85等效采用标准ISO2858所规定的标记性能和尺寸。主要由泵体、泵盖、叶轮、轴、密封环、轴套及悬架轴承部件等所组成。

    清水离心泵的轴向密封为软填料密封和机械密封及橡胶油封三种形式。

    清水离心泵的转动方式是通过弹性联轴器与电动机联结的,从驱动端看,泵为顺时针方向旋转。

    IS型单级清水离心泵的壳体(即泵体和泵盖)构成泵的工作室。威王泵阀叶轮、轴、和滚动轴承等为泵的转子。悬架轴承部件支承着泵的转子部件,滚动轴承承受泵的径向力和轴向力。

    为了平衡泵的轴向力,大多数泵的叶轮前、后均没有密封环,并在叶轮后盖板上设有平衡孔。

    IS型清水离心泵产品特点:

    (1)IS型清水离心泵根据标准ISO2858所规定的性能和尺寸设计的,主要由泵体、泵盖、叶轮、轴、密封环、轴套及悬架轴承不见等组成。

    (2)IS型清水离心泵的泵体和泵盖部分,是从叶轮背面处剖分的,即通常所说的后开门结构形式。其优点是检修方便,检修时不动泵体,吸入管路,排出管路和电动机,只需拆下加长联轴器的中间联接件,即可退出转子部分进行检修。

    (3)IS型清水离心泵的壳体(即泵体和泵盖)构成水泵的工作室。叶轮、轴和滚动轴承等为泵的转子。悬架轴承部件支撑着泵的转子部分,滚动轴承受泵的径向力和轴向力。

    (4)IS型清水离心泵为了平衡泵的轴向力,大多数泵的叶轮前、后均设有密封环,并在叶轮后盖板上设有平衡孔,由于有些泵轴向力不大,叶轮背面未设密封环和平衡孔。

    (5)IS型清水离心泵的轴向密封环是由填料压盖,填料环和填料等组成,以防止进气或大量漏水。泵的叶轮如有平衡,则装有软填料的空腔与叶轮吸入口相通,如叶轮入口处液体处于真空状态,则很容易沿着轴套表面进气,故在填料腔内装有填料环通过泵盖上的小孔,将清水离心泵室内压力水引至填料环进行密封。泵的叶轮如没有平衡孔,由于叶轮背面液体压力大于大气压,因而不存在漏气问题,故可不装填料环。

    (6)IS型清水离心泵为避免轴磨损,在轴通过填料腔的部位装有轴套保护。轴套与轴之间准有O型密封圈,以防止沿着配合表面进气或漏水。

    (7)IS型清水离心泵的传动方式是通过加长弹性联轴器与电动机联接的,泵的旋转方向,从驱动端看,为顺时针方向旋转。

    IS型清水离心泵适用于工业和城市给水、排水,也可用于农业排灌及供输送清水或物理化学性质类似于清水的其他液体之用,温度不高80℃。

    IS型清水离心泵性能参数:

    型 号 流量
    mз/h
    扬程
    m

    转速
    r/min
    电机功率
    KW
    口径mm
    吸入 排出
    IS50-32-125 12.5 20 2900 2.2 50 32
    6.3 5 1450 0.55 50 32
    IS50-32-160 12.5 32 2900 3 50 32
    6.3 8 1450 0.55 50 32
    IS50-32-200 12.5 50 2900 0.5 50 32
    6.3 12.5 1450 0.75 50 32
    IS50-32-250 12.5 80 2900 11 50 32
    6.3 20 1450 1.5 50 32
    IS65-50-125 25 20 2900 3 65 50
    12.5 5 1450 0.55 65 50
    IS65-50-160 25 32 2900 5.5 65 50
    12.5 8 1450 0.75 65 50
    IS65-40-200 25 50 2900 7.5 65 40
    12.5 12.5 1450 1.1 65 40
    IS65-40-250 25 80 2900 15 65 40
    12.5 20 1450 2.2 65 40
    IS65-40-315 25 125 2900 30 65 40
    12.5 32 1450 4 65 40
    IS80-65-125 50 20 2900 5.5 80 65
    25 5 1450 0.75 80 65
    IS80-65-160 50 32 2900 7.5 80 65
    25 8 1450 1.5 80 65
    IS80-50-200 50 50 2900 15 80 50
    25 12.5 1450 2.2 80 50
    IS80-50-250 50 80 2900 22 80 50
    25 20 1450 3 80 50
    IS80-50-315 50 125 2900 37 80 50
    25 32 1450 5.5 80 50
    IS100-80-125 100 20 2900 11 100 80
    50 5 1450 1.5 100 80
    IS100-80-160 100 32 2900 15 100 80
    50 8 1450 2.2 100 80
    IS100-65-200 100 50 2900 22 100 65
    50 12.5 1450 4 100 65
    IS100-65-250 100 80 2900 37 100 65
    50 20 1450 5.5 100 65
    IS100-65-315 100 125 2900 75 100 65
    50 32 1450 11 100 65
    IS125-100-200 200 50 2900 45 125 100
    100 12.5 1450 7.5 125 100
    IS125-100-250 200 80 2900 75 125 100
    100 20 1450 11 125 100
    IS125-100-315 200 125 2900 110 125 100
    100 32 1450 15 125 100
    IS125-100-400 100 50 1450 30 125 100
    IS150-125-250 200 20 1450 18.5 150 125
    IS150-125-315 200 32 1450 30 150 125
    IS150-125-400 200 50 1450 45 150 125
    IS200-150-250 400 20 1450 37 200 150
    IS200-150-315 400 32 1450 55 200 150
    IS200-150-400 400 50 1450 90 200 150
